| 發光效果 |
發光效果模擬
以貼圖控制優點：- 模型簡潔
- 便於調整位置
- 便於更換圖案

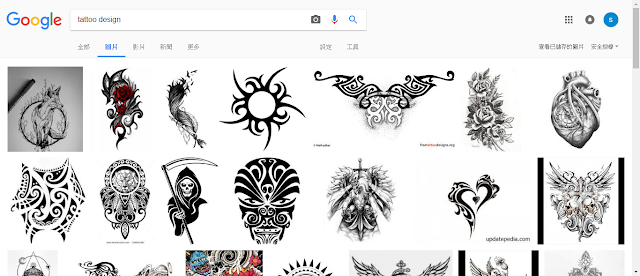

google以"tattoo design"當關鍵字搜索
 |
| 以PS將圖片去背，另存.png格式 |
 |
| 於keyshot材質中增加label texture，label材質選Plastic(transparent)，以貼圖控制範圍 |
 |
| 調整"diffuse transmission、specular transmission"顏色以控制發光程度 |
 |
| 建立物件以模擬光源 |
 |
| 燈光材質，將顏色賦予fade屬性以便模擬LED顏色變化 |
 |
| color fade屬性 |
 |
| 調整time line即可控制燈光顏色 |
按鍵發光效果
 |
| 複製按鍵物件，scale縮小放在內側並給予發光材質 |
 |
| bump texture增加normal貼圖以模擬下凹效果 |
Normal Map製作
 |
| 將貼圖邊緣模糊化，模擬斜邊 |
 |
| 使用NVIDIA normal map filter外掛將圖面轉為nornal map，以scale控制凹陷程度 |
 |
| normal map |
霧面半透明材質設定
 |
| 材質設定 |
 |
| 在模型內側加上lib結構，透光效果會更好 |
 |
| 霧面半透明發光效果 |
最終render效果
